Crucial x9 2TB for Xbox Series X

剛買回來插上，只能被當Media storage.
試了以下網路教的步驟仍依舊:
-用Windows format extFAT or NTFS (刪除磁區不選格式RAW) - the same
-換轉接頭(因為這顆是Type C to C) - the same
-重開機後，用Mac 格式化成FAT(其實它失敗了)
但這樣就讓XBOX 當成可被重新格式化的磁區了!! 水啦!!

HTC phone charer blink

又拆一支HTC USB  phone charger
拆開裡面都黃黃的粉粒，不知是什麼...
電路架構竟然是隔離式的(有光耦)

電流檢測電阻，10ohm，檢測正常



晶片和電容記錄一下

檢測結果: 未修復
電容在板上量測有9uF(會是測到2顆串聯?!)...
真的應該買GM328或LCR meter來測，每次檢測電容都實在有夠困擾的...

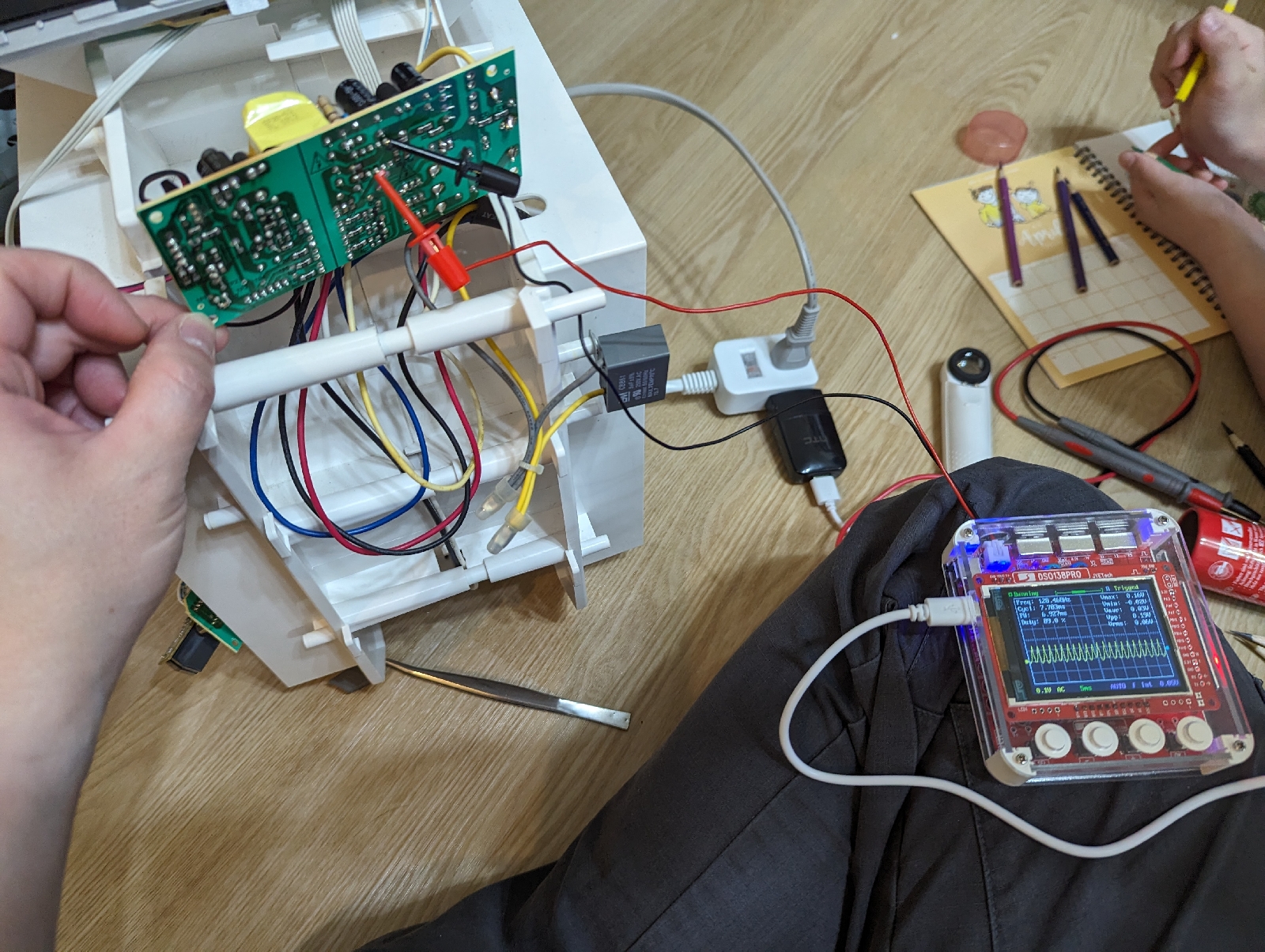

Honeywell 801 空氣清淨機 不開機/閃動

症狀 開機鍵按下去，燈號一直閃，風扇帶不起來

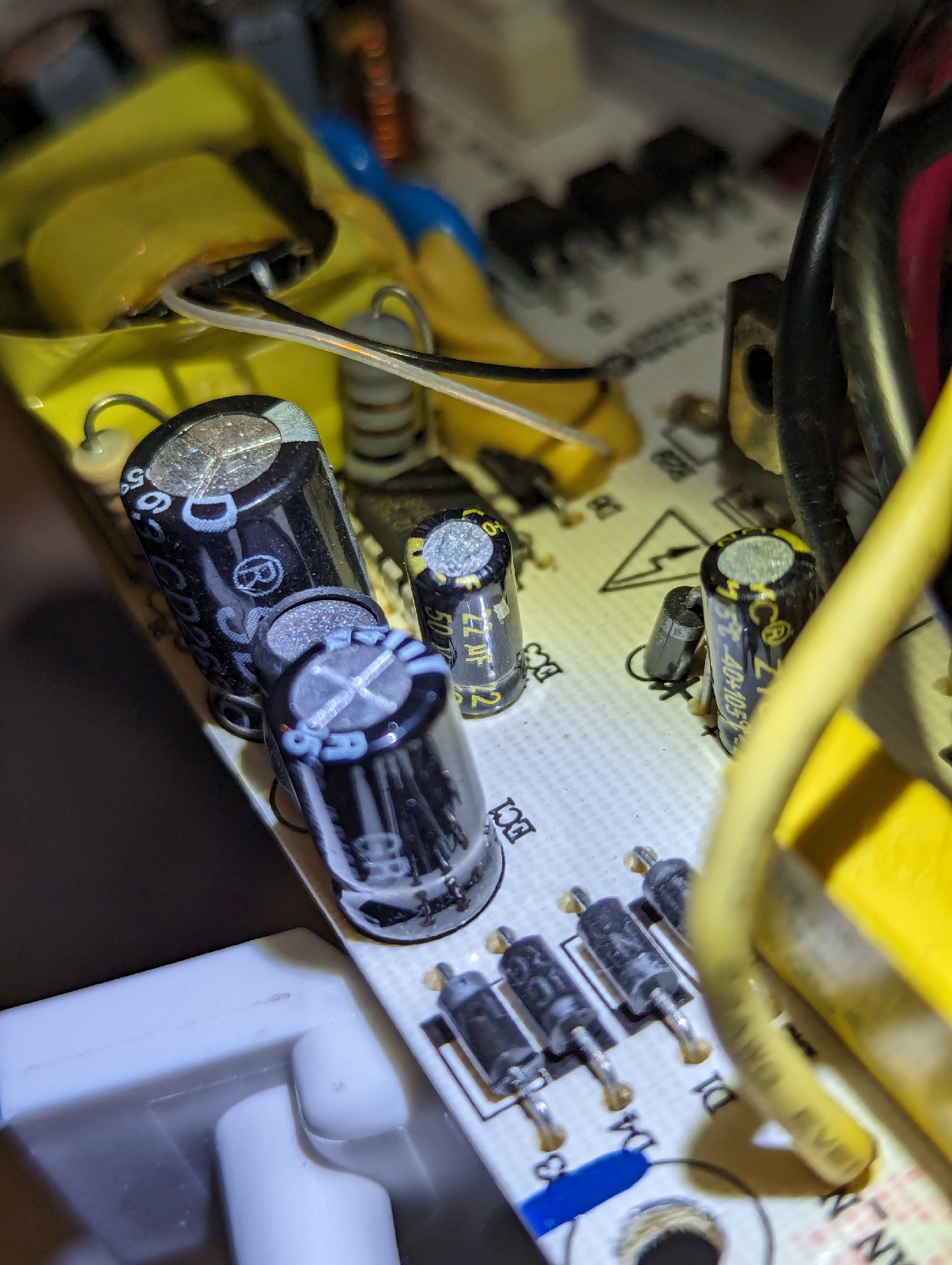

查了一圈發現是整流後給pwm ic的VCC，因為濾波電容(22uF 200v)壞了而不穩一直跳動

換上省電燈泡拆下的良品...

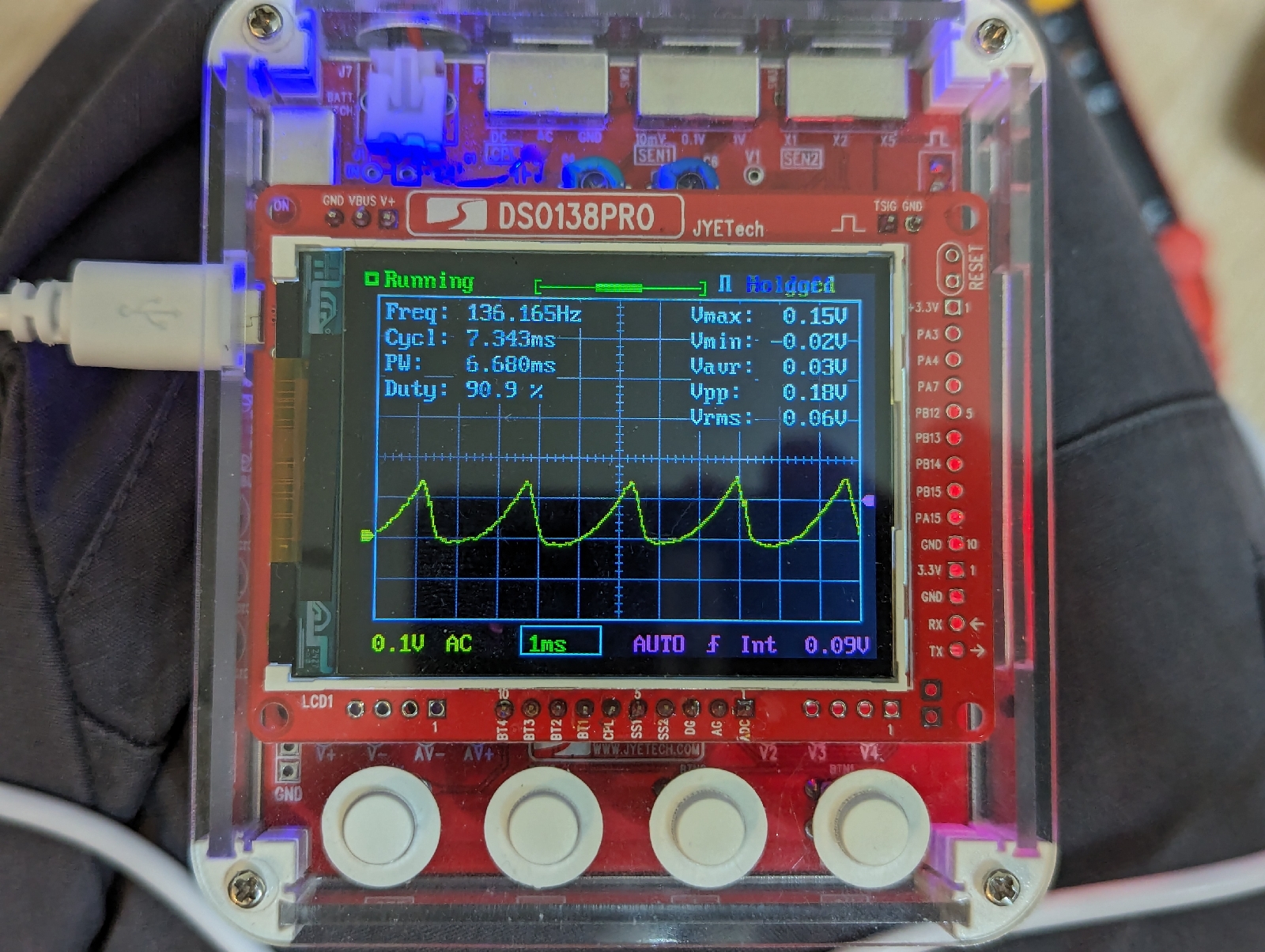

記錄一下pwm的波形

壞掉的電容測出來只剩10uF

結論...買一個準確LCR Meter的重要性?!

HTC Phone charger repair(done

症狀是接負載會一閃一閃

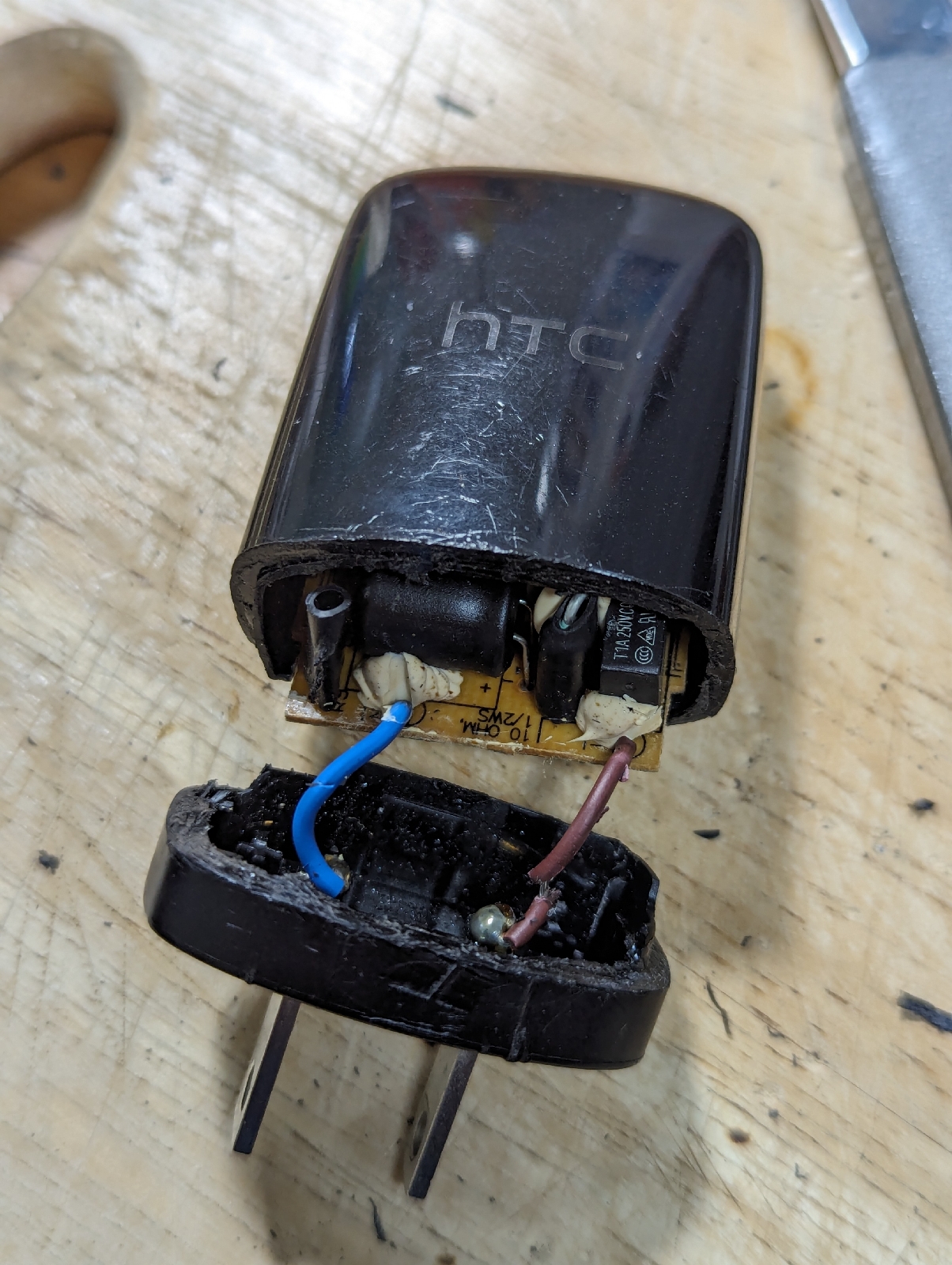

拆解

用筆刀/美工刀割了好久才切開的...

有想買超音波刀的衝動

或其實應該拿熱風槍來試試看(其實還有1顆也壞了)

發現應該是PWM IC

marking "5DD28a"

查到的datasheet pinout好像有點怪，pin#5 VCC不知道怎麼接的，看起來整流濾波後就直接供電了，中間還有個BJT 有點13003的感覺

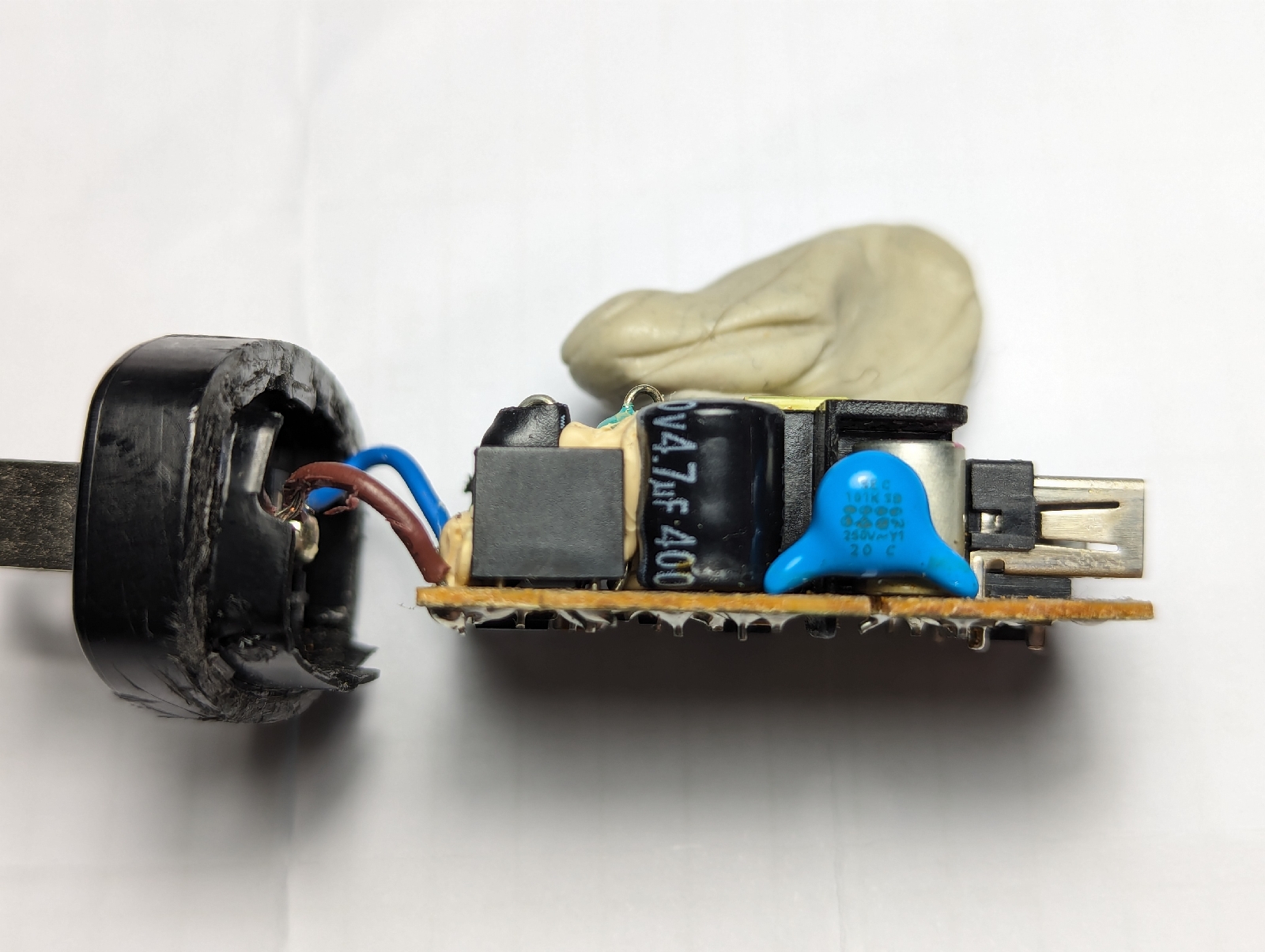

2個4.77uF 400v的電容鼓包了

換了就正常了，只換上測試一下，又拆下了。

因為手邊有的這尺寸有點大，會裝不下原本的殼(如果之後要挪作他用，最好還是要有殼隔離一下比較安全)

Gigabyte ATX repair log 2024(完修!!)

之前查到好像在MOSFET Source，到檢測電阻會有逆流(漏電)，猜會不會是那681電容故障造成。but...


681k 1kv 680pf

之前一直懷疑是它2個壞了

2024-03-15 拆下來量測

用電錶在600pF

用淘寶買的電容錶量不太出來 後來一直亂碼

用示波器，波形不會變化

換上省電燈泡拆下的，故障依舊...sigh...

(調整Source到GND端的電阻值，如果是原本板上的90.1ohm，輸出會只有2v左右。如果調到19ohm，PowerON按下去，風扇會轉一下就停，一直按到後面會有滋滋的聲音)

不會是變壓器壞了吧...

2024-03-23 3843 VCC Capacitor

看了Pigoo - SG3843與UC3842討論 有人說3843 VCC 供電不夠，也可能造成3843 pin#6 輸出帶不動Mosfet

(這篇也是一起搜到的，記錄一下 Pigoo -機台螢幕 power supply 維修)

但更換了C62 2.2uF(50V)，仍未解決。

反而是把Current Sense Resistor調低(~20ohm)，當出現風扇轉一對進保護時，再把FPO GND。

這時候輸出反而有11.9V了!!

記錄一下附近的電容規格，用簡易電容表測都蠻正常的。

C61 10uF(50V)

C27 100uF(25V)

C23 10uF(50V)

#Current Sense Resistor 的問題

板一拆下來的電阻用四線量測法，只剩0.09ohm，明顯不對。

但如果照它上面的色環去看，竟然91.9ohm，我拿手邊有的小功率電阻配了一個90左右的，12v輸出會只有2v左右。後來加了一個可調電阻，把電阻調小後，輸出電壓會變大，然後在20ohm左右，開機就會跳保護(風扇閃一下)

網路上找到關於3843的資料都是0.2~0.6(照datasheet公式用1V去除電流，合理值也在這)

去論壇找照片看到同型號該處的電阻，有0.1ohm的，也有8ohm的，但照片顏色可能有誤差...總之不會在90ohm

也在 badcap找到有人修同型號的(WT7527 supervisor shutting down a good PSU)
，查到最後發現是整流過後的2個大電容容值降低造成FPO作動無法開機...難道要換這個?

2024-03-29 可強制開機(FPO GND)後的查找重點WT7527
pin#6 (RI)2.6v
查電路查一查，就正常了...它變1.2v 就正常了，正常開機了
另外查到Pin#1 PGI 是從一路21v 電阻降壓成2.8v
後來覺得蠻有可能是那個電阻不太正常造成沒有PGI (用示波器看它一開始有2.8v)

(瞭解有4路的示波器可能就可以重現哪一路有問題了，但其實2路也OK，可以比較)
pint#9 0.27v 跳動

2024-03-30

後來把0.09ohm 裝回去，還會正常開機
把高壓電容也裝回去，就不會正常開了...
再把先前省電燈泡的裝回去，勉強可以正常開機，難道真的是它?
中途試換過新的C39 47uF 35v(仍無法正常開)，也把旁邊2個電流檢測電阻量了一下(符合標示值)
也試過把大電容再各並聯一個，也是無法開機。(驗證了badcaps換大電容不是問題點)



-有點奇怪的是昨天用12v H4汽車燈泡測試時，就一直不通，有點怪。
後來發現電流過大，線燒了~

-還有一次忘記把電流切回來量大電容，就爆了...Gosh...



2024-03-31 完修

PW ON一直跳保護，發現問題點在VX，在一開始會跳到2.8v而進保護。

後來想，是不是要接3.3v負載才能開機，還是無法開機。

後來試試負載接5v，竟然可以開機了!!! 原來是5v被VX監控

(負載用先前買的5050 LED燈條)

MEMO:

TNY277 / UC3843 / WT7527 / LM339

Xbox Controller Joystick Drifting notes

Joystick drifting 同時會拌隨著如果按D-Pad 會click數次
(這裡指的drifting是沒動蘑菇頭時，卻會自動往一個方向移動，且只會往一個方向)

其實如果有joystick飄移，根本不要用什麼清潔劑去清，如果沒拆開清可能還好，因為你根本噴不到關鍵的小綠蓋。
如果拆開了清，只會更慘，因為你會把原本的潤滑油洗到PCB上，反而造成整個運作不正常。(除非你把板子也都清過一遍)

1轉3插座/3C產品



下單的時候有注意到，這不是made in Taiwan(台灣監製)

拿到實物的時候，發現塑料有點輕，插孔部位的塑料作工有點粗。

下次要買還是買蝦皮商城(made in Taiwan)的好了...
